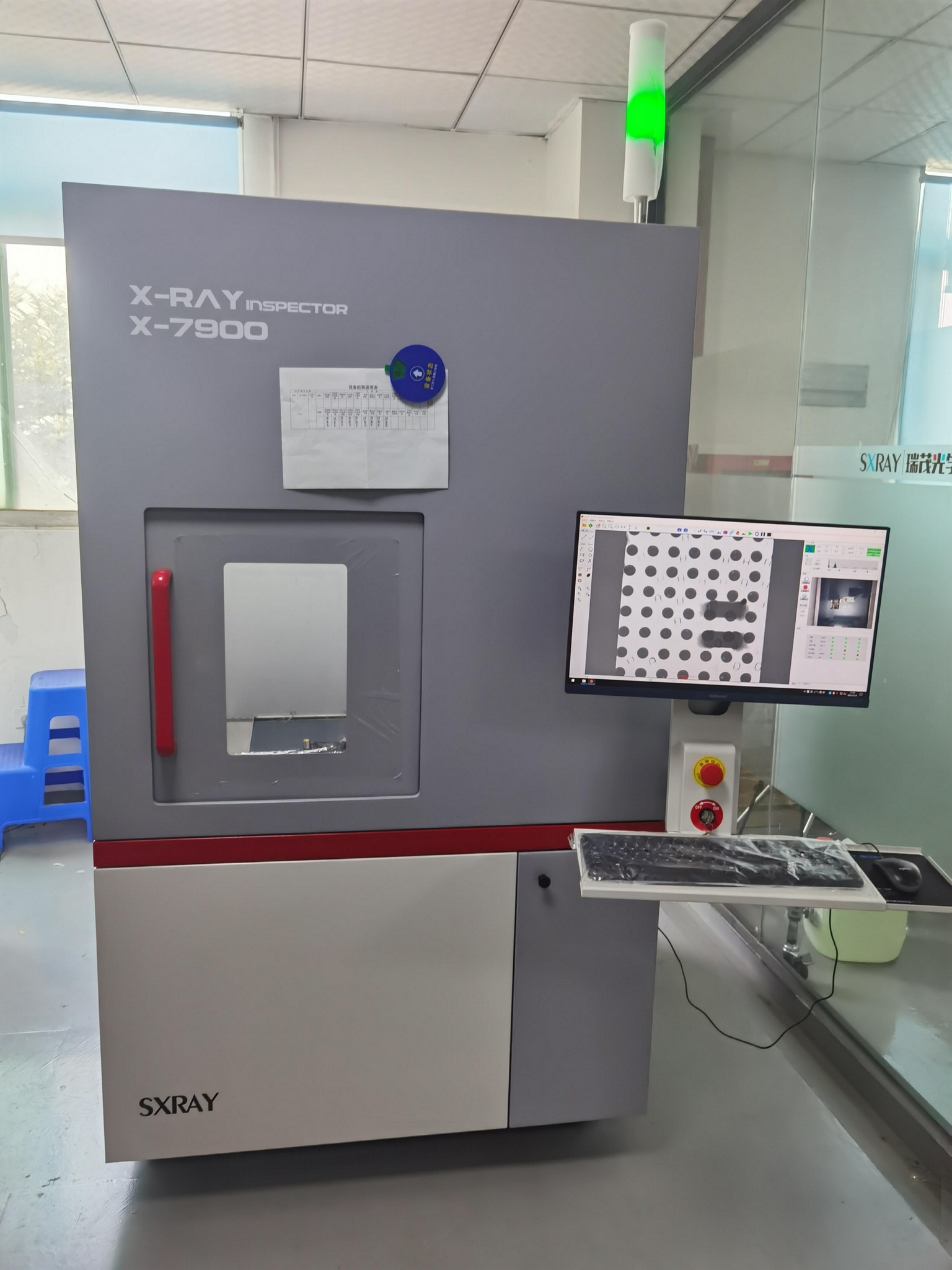

X-ray

型號︰

X7100

品牌︰

VAVziLink

原產地︰

中國

單價︰

-

最少訂量︰

1 PC

產品描述





技術參數表:







Model:

X-7100

備註



X-RAY 光管類型

封閉式





空間分辯率(um)

5微米





光管電壓(KV)

90KV(標配)

 100KV,130KV



光管電流(uA)

200( 值)



放大倍率

幾何放大200X,系統放大1500X



數字平板探測器分辯率

1536*1536 像素



數字平板探測器密度值

14bit (16348)



圖像速度(FPS)

30



平板旋轉角度

65 度



載物台尺寸

410*430mm



CNC 導航

一鍵自動導航



X-Y 行程

880*750mm



檢測範圍

0.02-45 平方釐米



機器尺寸(L*W*H)

1050mm,1200mm,1580mm(LMH)



機器重量

1050KG



操作系統

Windows 10



電源/功率

AC110-220V 50-60HZ 1200W

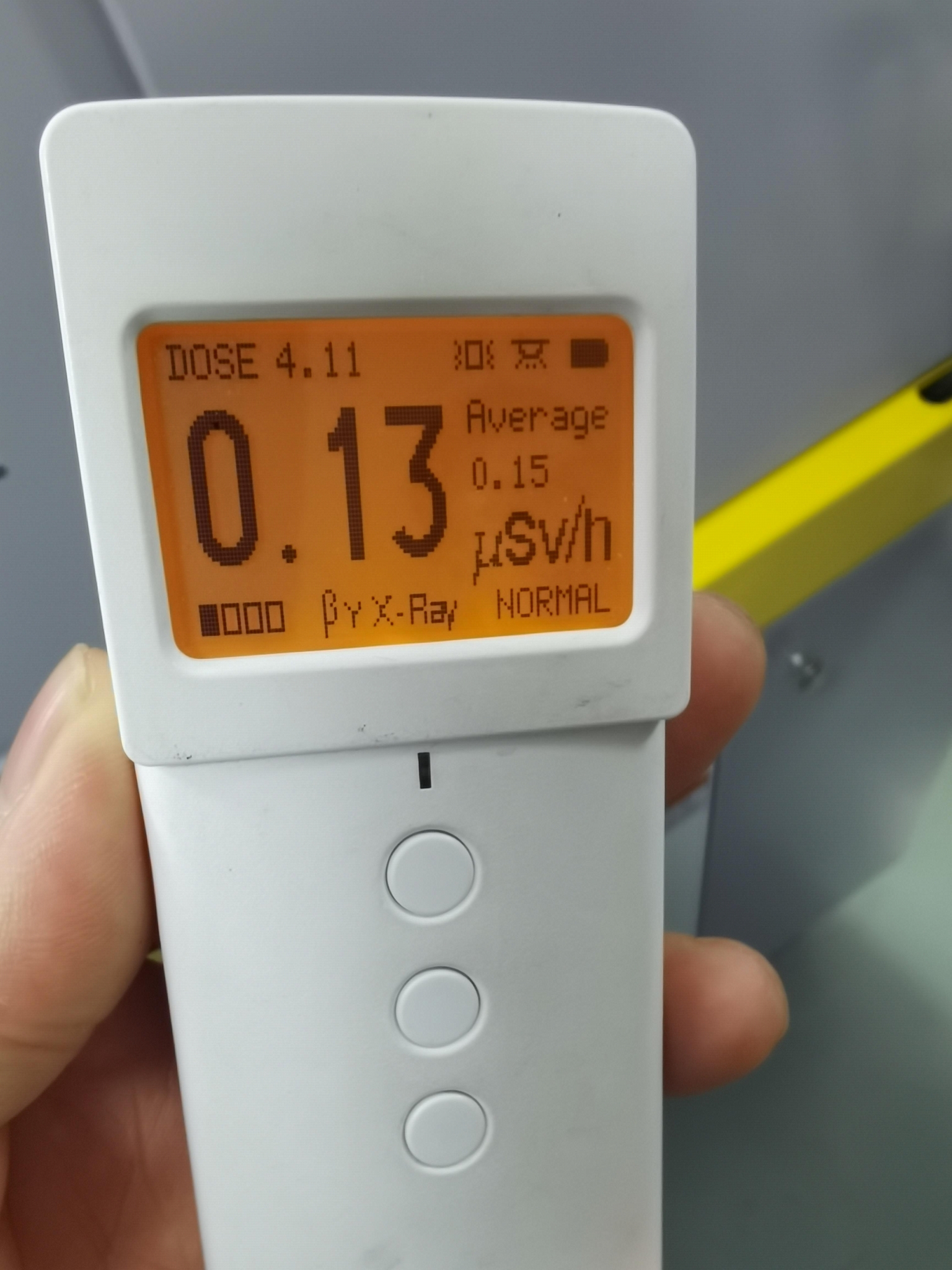

輻射安全測試

<1 uSV/H



自動量測功能

自動計算空洞氣泡的功能最小計算至0.1%

















全型號 3D 成像:





















































平面3D 成像:

配合平台的360度旋轉,可以得到任意角度的3D X-RAY 照片





應用範圍

1. 半導體封裝   2.電子連接器模組

3.壓鑄件       4. 汽車            5.BATTARY

6.LED          7. PCB'A 組裝





主要功能







5 軸聯動

大功率便於檢測帶屏蔽層的樣品

系統放大 1500 倍

檢測精度接近於 0.5um

軟件設置電壓電流

使用壽命長,免維護

強大的 CNC 檢測功能,全自動檢測 BGA 焊接

可以滿足大型樣品的檢測

強大的軟件分析功能,模擬3D 成像技術

不需要傾斜樣品,以獨特的視角觀察樣品

可視圖像導航

放大倍數更大,圖像更清晰,看 BGA 虛焊更

容易

平板無變形圖像

是一款性價比很高的 X 光機



技術參數







設備型號

X-7100





X-RAY 發射管

光管類型

封閉式 X 光管

管電壓

90KV(可選 100KV,110KV.130KV)

管電流

0.25mA

焦斑大小

5 um

放大倍率

幾何倍率:200X 系統倍率:1500X



探測器

圖像速度

30 fps

分辨率

1536*1536像素

傾斜角度

載物台旋轉(可選),探測器 65°傾斜,輕易

檢測 BGA 虛焊



機櫃規格

載物臺大小

410*430mm

外形尺寸

長:1050mm,:1200mm,高:1650mm

設備淨重

1200kg

輸入電壓

AC 110-220V +10)(國際通用之供電方式)

X 射線洩露量

≤1 uSv/h

操作系統

Windows 10

整機功率

1.5KW





標準配置



名稱

數量

單位

備註

90 封閉式 X 光管

1

100KV,110KV,130KV(可選)

載物台

1

尺寸:410mm*430mm

平板探測器

1

採用超大尺寸 8*6cm



載物台控制

1. 通過空格鍵調節載物台的速度:慢速,常速,快速

2. 鍵盤控制 X,Y,Z 三軸運動和傾斜的角度

3. 用戶可以通過編程來控制載物台的速度和角度



全自動 BGA 檢測程序

1.簡單的鼠標點擊編程,在無需操作員干預的情況下自動檢測組件上每一個 BGA

2.自動 BGA 檢測程序可精確檢查 BGA 的橋接,虛焊,冷焊和空洞比例.

3.自動 BGA 檢測程序檢測結果重複性高以便於製程管控

4.檢測結果會顯示在屏幕上並且可以輸出到 Excel 方便複查和存檔



數控編程

1. 簡單的鼠標點擊操作編寫檢測程序

2. 載物台可以進行 X,Y 方向定位X 光管和探測器 Z 方向定位

3. 軟件設置電壓和電流

4. 影像設定:亮度,對比度,自動增益和曝光度

5. 用戶可以設置程式切換的停頓時間

6. 防碰撞系統可以滿足 限度的傾斜和觀察物體









付款方式︰ TT
交貨期︰ 45
