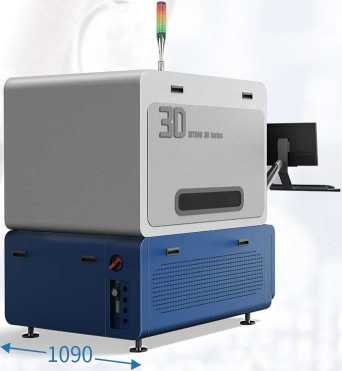

3D AOI
型号︰
VAVziLink 3DAOI
品牌︰
VAVziLink
原产地︰
中国
单价︰
CNY ¥ 450000 / 台
最少订量︰
50 台
共有 6 相关信息
产品描述
1370
|
技术及型号
|
|
3D检测技术
|
多频数字摩尔条纹光栅投影技术和相位轮廓测量技术；Al算法焊点分析技术。
|
|
特别功能
|
坏板跳过(BAD MARK)功能，拼板检测功能，双程式自动切换，检测覆盖率报告输出，外形算法自动匹配功能，程序数
据库共享功能。
|
|
AOI检测模式
|
炉后检测&炉前检测
|
|
检测功能
|
|
炉后检测
|
漏件、偏移、偏转、立碑、侧立、翘脚、倾斜、多锡、少锡、短路、极性反、OCV错件、反面、损件、多件和异物。
|
|
炉前检测
|
漏件、偏移、偏转、侧立、极性反、OCV错件、少锡膏，多锡膏、锡膏短路、反面、翘脚、损件、多件和异物。
|
|
检测速度
|
到54平方厘米/秒(0.38秒/FOV)。
|
|
数据追溯
|
1:可外接条形码读取器。2:可由相机直接读取1D和2D条形码。
|
|
硬件系统 型号：WT900/WT900L WT900S
|
|
操作系统
|
Windows7(10)系统
|
Windows7 (10)系统
|
|
电脑主机
|
工 控 机 ，Intel Core i7,IT硬盘，16GB内存
|
工控机，Intel Core i7,IT硬盘，16GB内存
|
|
相机系统
|
1200万像素的数码相机，解析度：15微米
|
400万像素的数码相机，解析度：20微米
|
|
光源系统
|
多通道环状分段LED光源+4路多频摩尔条纹投射，自动亮度和高度校正。
|
|
PCB传送轨道
|
标准SMEMA接口。自动轨道宽度调整，轨道流向切换。自动板弯校正。
|
|
X/Y驱动平台
|
X/Y轴由直线电机驱动，光栅尺或磁栅尺及读数头提供定位反馈。重复性参数(GR&R):<10%
|
|
所需电源
|
220 V,16A
|
|
气压
|
0.4~0 .8Mpa
|
|
工作温度
|
设备正常工作温度在5度～40度之间，PCB 允许温度：80度。
|
|
硬件可选项
|
1,双轨模式
|
无
|
|
PCB尺寸 型号：WT900 WT900S WT900L
|
|
PCB尺寸
|
500mm X500mm
|
320mm X320mm
|
470mm X700mm
|
|
最小PCB尺寸
|
55mmX55mm
|
55mmX55mm
|
55mmX55mm
|
|
双轨模式下 PCB尺寸
|
500mm X220mm
|
无
|
470mm X330mm
|
|
PCB厚度
|
4mm
|
|
最小PCB厚度
|
0.5mm
|
|
PCB重量
|
3KG
|
|
间隙
|
PCB上部 间隙：48mm PCB下部 间隙：50mm PCB最小边宽：3.5mm
|
|
设备重量
|
1000KG
|
700KG
|
1200KG
|
附件 23寸液晶显示屏、键盘、鼠标、支架
付款方式︰
TT
交货期︰
25个工作日
|
